LED Işıklı Modern TV Ünitesi Yapımı

Salonda gözün ilk durduğu yer televizyon duvarıdır. Bu yazıda o duvarı baştan sona kuran bir TV ünitesi yapıyoruz. Meşe desen ve beyazın birlikte kullanıldığı, dört bölgesi LED ile aydınlanan modern bir duvar ünitesi.

Ünite dört parçadan oluşur. Altta duvara asılı bir alt modül, solda çıtalı bir panel, sağda açık raflı bir kule var. Televizyonun üstünde de yüzer bir raf durur. Kesim listesini, payları, LED planını ve Ekim 2026 fiyatlarıyla bütçeyi aşağıda bulacaksınız.

• Toplam ölçü: 240 cm genişlik, yerden 238 cm yükseklik
• Alt modül: 240 × 40 × 40 cm, yerden 18 cm yüksekte
• Malzeme: 18 mm meşe desen ve 18 mm beyaz MDF-Lam, birer levha
• Işık: dört bölge, 24 V sıcak beyaz LED, tek adaptör
• Televizyon: 55–65 inç, duvara askılı
• Süre: atölyede kesim 3–5 gün, evde montaj 1,5–2 gün
• Zorluk: orta–ileri; iki kişi gerekir
• Bütçe: Ekim 2026 itibarıyla yaklaşık 14.300–26.800 TL

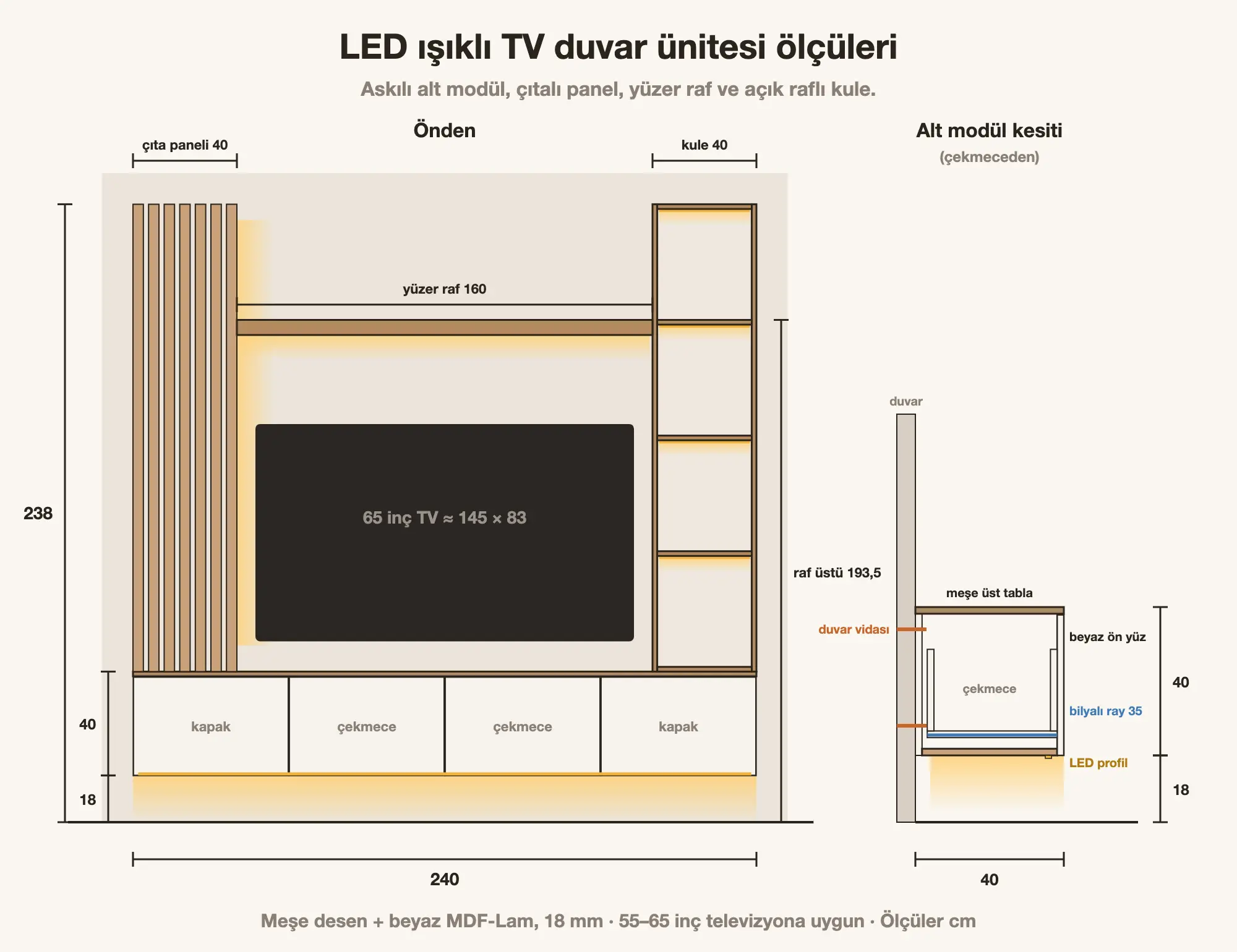

Ünitenin düzeni

Alt modül duvara asılır ve yere değmez. Önünde dört beyaz ön yüz vardır. İki uçtakiler kapak, ortadaki ikisi çekmecedir. Kulp yoktur; kapak da çekmece de bas-aç mekanizmasıyla açılır. Üst tabla ve gövde meşe desendir.

Alt modülün altına yerleştirilen LED zemine vurur. Ünite akşamları havada duruyormuş gibi görünür. Alt modülün üstünde, solda çıta paneli, sağda kule durur. İkisi de alt modülün üst tablasından başlar ve yerden 238 santime kadar çıkar.

Çıta paneli 40 santim genişliğindedir. Yedi meşe çıta, aralarında 2 santim boşlukla dizilir. Panelin arkasındaki LED, sağ kenardan duvara vurur. Kule de 40 santim genişlikte ve 30 santim derinliktedir. Üç sabit rafı vardır ve her rafın altında ışık bulunur.

Yüzer raf, çıta paneliyle kulenin arasında 160 santim uzanır. Önden 5,8 santim kalın görünür. Bu kalınlık rafın altına gizlenen alın parçasından gelir. Rafın üst yüzü kulenin üçüncü rafıyla aynı hizadadır, yerden 193,5 santimdir.

Hangi televizyona uyar?

Televizyon, çıta paneliyle kulenin arasındaki 160 santimlik boşluğa asılır. 65 inçlik bir televizyonun eni yaklaşık 145 santimdir. İki yanda 7,5 santim kalır. 55 inç bir televizyonda bu boşluk 18 santime çıkar ve görünüm daha ferah olur.

Televizyonun alt kenarı alt modülün yaklaşık 12 santim üstüne gelsin. Bu boşluğa bir ses çubuğu sığar. 65 inçte ekranın ortası yerden yaklaşık 110 santime denk gelir. Koltukta oturan birinin göz hizası da bu civardadır.

Televizyonun duvar askısını ve kablo çıkışını ünite kurulmadan önce planlayın. Kabloyu sıva altı bir borudan sol dolabın arkasına indirmek en temiz sonucu verir. Koltuk ve televizyon yerleşimini dikdörtgen salon yerleşimi yazımızda ayrıca ele aldık.

Kesim listesi

Parçalar iki levhadan çıkar. Gövde, kule, raf ve çıtalar meşe desen levhadan kesilir. Ön yüzler, arkalık ve çekmeceler beyaz levhadandır. Ölçüler santim cinsinden bitmiş ölçüdür.

No	Parça	Ölçü (cm)	Adet	Kenar bandı
Meşe desen levha
1	Alt modül üst tablası	240 × 40	1	Ön kenar ve iki uç kalın
2	Alt modül alt tablası	236,4 × 36,4	1	Ön kenar, ince
3	Alt modül yan dikmesi	38,2 × 38,2	2	Ön ve alt kenar, ince
4	Alt modül ara dikmesi	36,4 × 36,4	3	Ön kenar, ince
5	Kule yanı	180 × 30	2	Ön kenar ve üst uç, ince
6	Kule üst ve alt tablası	36,4 × 30	2	Ön kenar, ince
7	Kule rafı	36,4 × 27	3	Ön kenar, ince
8	Kule askı kaydı	36,4 × 8	2	Bantsız
9	Yüzer raf tablası	160 × 25	1	İki uç, ince
10	Raf alnı ve arka kaydı	160 × 4	2	Alnın alt kenarı ve uçları, ince
11	Çıta	180 × 4	7	İki uzun kenar ve üst uç, ince
12	Çıta taşıyıcı kaydı	40 × 6	2	Bantsız, siyaha boyanır
Beyaz levha
13	Alt modül arkalığı	236,4 × 38,2	1	Bantsız
14	Ön yüz (kapak ve çekmece)	59,7 × 37,9	4	Dört kenar, kalın
15	Ayarlı raf	57,1 × 34	2	Ön kenar, ince
16	Çekmece yanı	35 × 22	4	Üst kenar, ince
17	Çekmece önü ve arkası	52,1 × 22	4	Üst kenar, ince
18	Çekmece tabanı	55,7 × 35	2	Bantsız

Paylar

Alt modülün alt tablası ve arkalığı iki yan dikmenin arasına girer: 240 − 2 × 1,8 = 236,4 santim. Yan dikmeler üst tablanın altında kalır: 40 − 1,8 = 38,2 santim. Arkalık gömme olduğu için iç derinlik 38,2 − 1,8 = 36,4 santimdir.

Dört ön yüz arasında 3 mm boşluk kalır: (240 − 0,9) / 4 = 59,7 santim. Ara dikmeler bu boşlukların tam arkasına, 60, 120 ve 180. santime gelir. Böylece uç dolapların içi 57,3, orta gözlerin içi 58,2 santim olur.

Çekmece rayı her yanda 12,5 mm ister. Kutunun dış genişliği 58,2 − 2,5 = 55,7 santimdir. Ön ve arka parça iki yanın arasına girer: 55,7 − 3,6 = 52,1 santim. Kule rafları 3 santim kısa kesilir; arkada kablolara yer kalır.

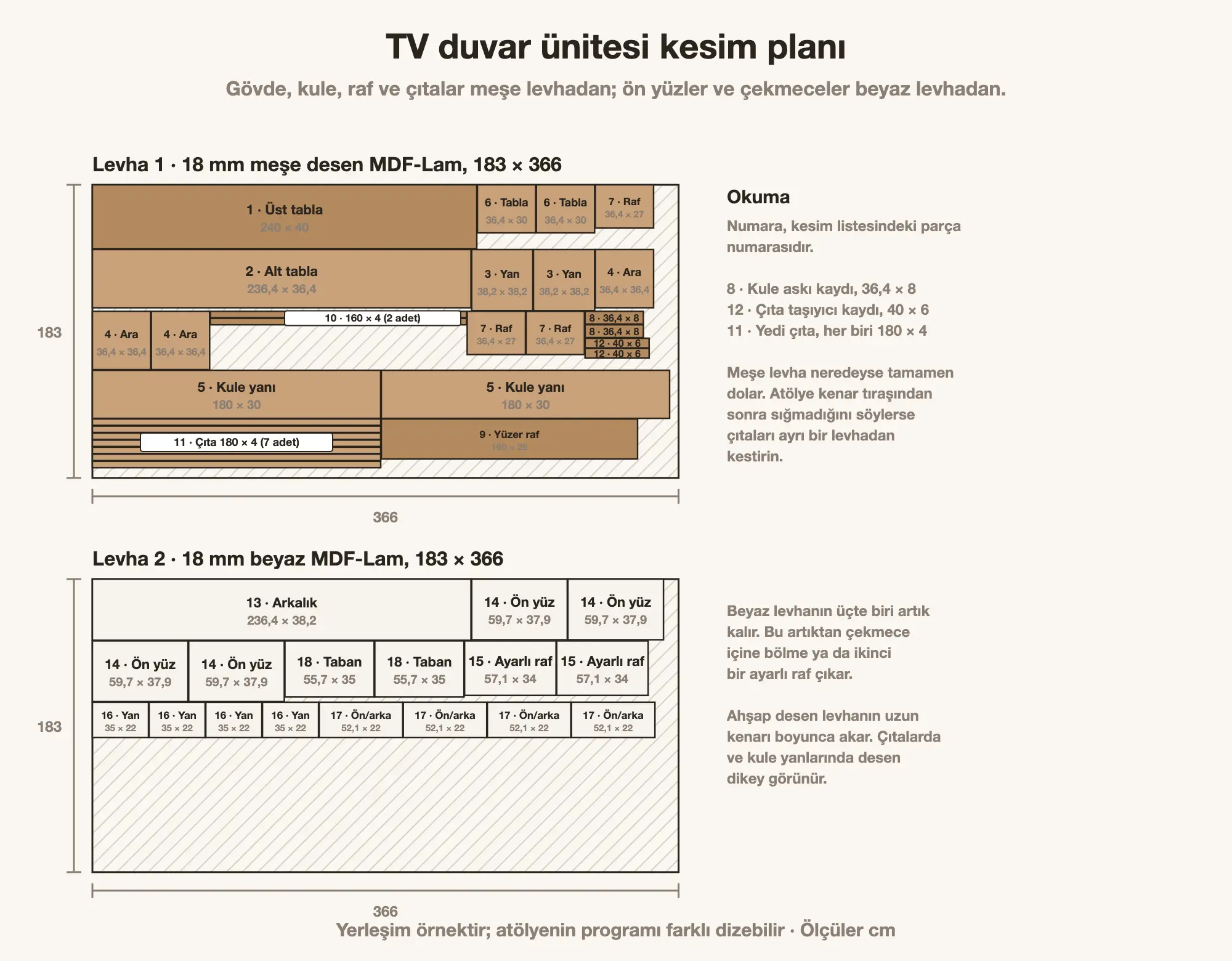

İki levha ve kesim planı

Meşe desen levha neredeyse tamamen dolar. Atölye kenar tıraşından sonra sığmadığını söylerse çıtaları ayrı bir artıktan kestirin. Beyaz levhanın üçte biri ise artık kalır. Bu artıktan çekmece içi bölme ya da ikinci bir raf çıkar.

Ahşap desen levhanın uzun kenarı boyunca akar. Çıtalarda ve kule yanlarında desen dikey, üst tablada ve yüzer rafta yatay görünür. Bu da resimdeki gibi doğal bir ahşap görünümü verir. Atölyeye desen yönünü mutlaka söyleyin.

Renk ve yüzey seçimi

Meşe desen ve beyaz, her salona uyan güvenli bir ikilidir. Beyaz ön yüzler alt modülü hafif gösterir. Meşe desen ise duvara sıcaklık katar. İkisinde de mat yüzey seçin. Parlak lam, televizyonun ve LED'in ışığını yansıtır.

Çıtaların arasından duvar görünür. Duvar rengi bu yüzden ünitenin bir parçası olur. Kırık beyaz, açık bej ya da sıcak gri bir duvar meşeyle iyi anlaşır. Çıta taşıyıcı kayıtlarını mat siyaha boyayın; boşluklardan bakınca görünmezler.

Alt modül duvara nasıl asılır?

Alt modül yere değmediği için bütün yük duvara biner. Üstünde kule ve eşyalar da durur. Bu yüzden ünite yalnızca beton ya da dolu tuğla duvara asılmalıdır. Alçıpan duvarda bu tasarımı uygulamayın.

Arkalık 18 mm kalınlığındadır ve gövdeye konfirmatla bağlanır. Duvara arkalıktan on vida atılır. Vidalar iki uçta ve üç ara dikmenin yanında, üstten 6 ve alttan 8 santimde durur. 10 mm dübel ve 6 × 80 mm vida kullanın.

Asarken alt modülün altına 18 santimlik takozlar koyun. Gövde takozlara oturur, siz de rahatça vidalarsınız. Takozları ancak bütün vidalar sıkıldıktan sonra alın. Su terazisini üst tablanın üstünde iki yönde kontrol edin.

Çekmeceler ve kapaklar

Orta gözlerde birer çekmece vardır. Çekmeceler 35 santimlik, bas-aç özellikli bilyalı raylarla çalışır. Rayın alt kenarı alt tablanın 5 santim üstündedir. Çekmece tabanı 18 mm'dir ve kutunun altına vidalanır; ağır eşyayı rahat taşır.

Uçtaki kapaklar yan dikmelere ikişer menteşeyle takılır. Bas-aç itici ile frensiz menteşe kullanın. Frenli menteşe iticiye karşı koyar ve kapak açılmaz. Modem ve oyun konsolu bu dolaplara girer. Arkalıktaki delik cihazların ısısını da dışarı verir.

Çıta paneli ve yüzer raf

Çıtalar iki yatay kayda arkadan vidalanır. Kayıtlardan biri çıtaların alt ucunda, diğeri üst ucundadır. Panel yerde birleştirilir, sonra duvara taşınır. Vidalar çıtaların arasındaki boşluklardan, kayıtların içinden duvara atılır.

Yüzer raf üç parçadan oluşur: tabla, öndeki alın ve arkadaki kayıt. Alın ve kayıt tablanın altına köşebentle bağlanır. Raf duvara arka kayıttan dört vidayla tutturulur. Sağ ucu da iki köşebentle kulenin yanına bağlanır.

Bu kesit rafa iki avantaj sağlar. Birincisi raf sarkmaz; alın ve kayıt onu kiriş gibi taşır. İkincisi LED profili alnın arkasında gizli kalır. Önden bakınca şerit görünmez, yalnızca duvardaki ışık görünür.

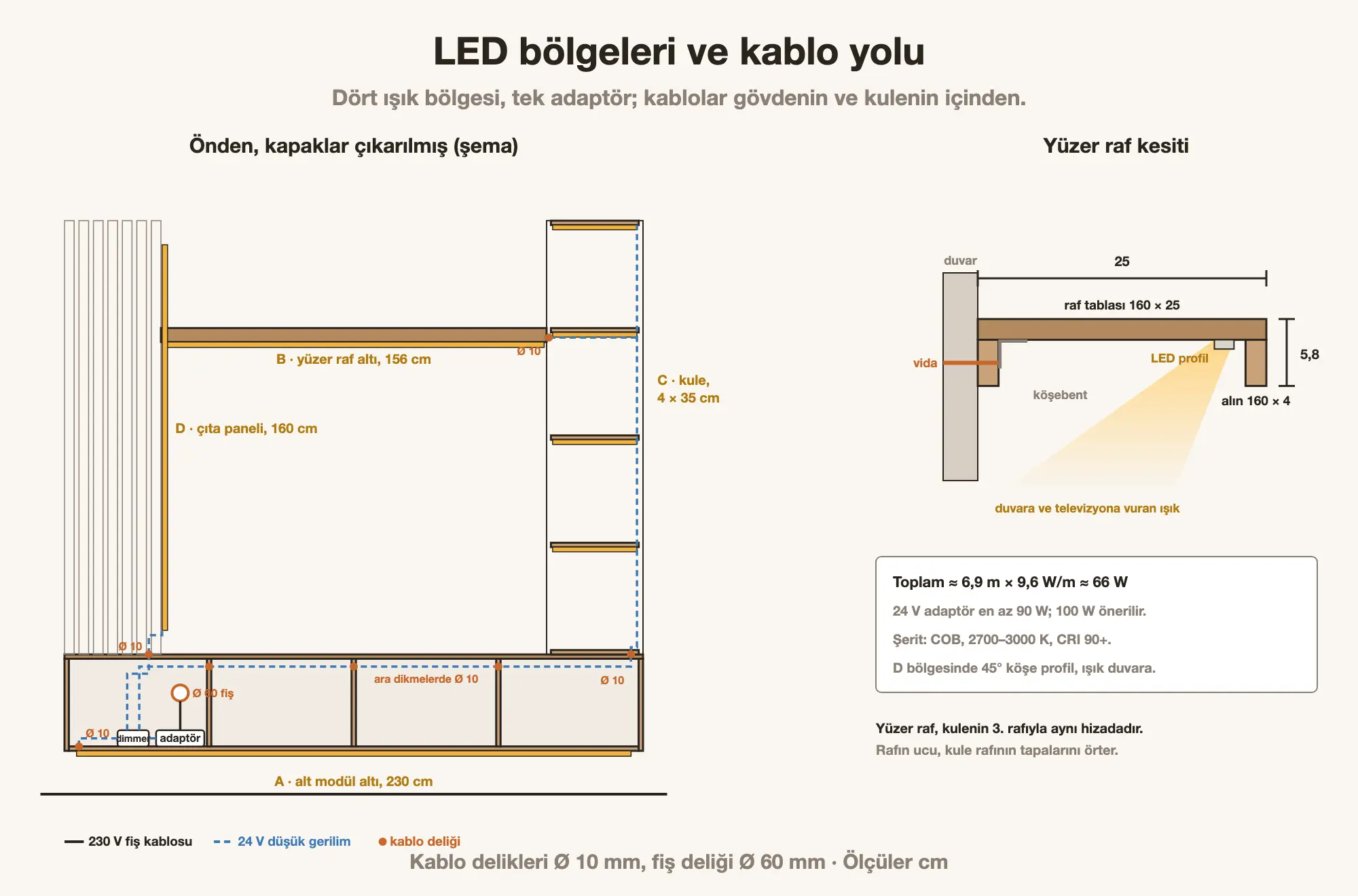

LED aydınlatma: dört bölge

Ünitede dört ışık bölgesi vardır. A bölgesi alt modülün altındadır ve zemine vurur. B, yüzer rafın altında durur ve televizyonun üstündeki duvarı aydınlatır. C bölgesi kulenin üst tablasının ve üç rafının altındadır. D ise çıta panelinin arkasında, duvara bakar.

Alt modülün altındaki profil 230 santimdir. Alt tablanın ön kenarından 1,5 santim içeride durur. Çıta panelinin profili ise 45 derecelik bir köşe profildir. Son çıtanın arkasında, duvara vidalanır ve ışığı sağa, duvara verir.

Hangi şerit?

24 V şerit seçin; uzun mesafede ucunda kararmaz. Işık rengi 2700–3000 K sıcak beyaz olsun. Renk doğruluğu (CRI) 90 ve üstü olmalı. Düşük CRI'lı şerit meşe deseni soluk ve yeşilimsi gösterir.

Şerit türü olarak COB şerit kullanın. COB şeritte ışık noktalar halinde değil, düz bir çizgi olarak görünür. Bu ünitede şerit hep yansıyan ışık verir; nokta nokta görünen şerit bu etkiyi bozar. Işığın salondaki diğer kaynaklarla uyumu için aydınlatma modelleri ve Kelvin seçimi yazımıza bakabilirsiniz.

Profil şart

Şeridi doğrudan MDF'ye yapıştırmayın. Isınan şeridin yapışkanı zamanla bırakır ve şerit sarkar. Alüminyum profil ısıyı dağıtır ve şeridin ömrünü uzatır. Opal kapak ışığı yumuşatır ve tozdan korur.

Güç hesabı ve adaptör

Dört bölgenin toplam şerit boyu yaklaşık 6,9 metredir. Metrede 9,6 W harcayan bir şeritte bu 66 W eder. Adaptörü bu yükün en az yüzde 40 fazlası için seçin. 24 V ve 100 W'lık fişli bir adaptör yeterlidir.

Adaptörün çıkışına kumandalı bir dimmer bağlanır. Dört bölgeyi ayrı ayrı yönetmek isterseniz dört kanallı bir kumanda alın. Böylece film izlerken yalnızca alt ve çıta ışığını açık bırakabilirsiniz. 230 V tarafına dokunmazsınız; adaptörü prize takmanız yeter.

Kablo düzeni

Adaptör ve dimmer sol dolabın tabanında durur. Prize giden kablo arkalıktaki 60 mm'lik delikten çıkar. A bölgesinin kablosu alt tabladaki 10 mm'lik delikten aşağı iner. D bölgesinin kablosu üst tabladaki delikten, çıtaların arkasına çıkar.

Kule ve yüzer raf kabloları sağ tarafta toplanır. Raf kablosu kulenin yanındaki delikten kuleye girer. Rafların arkasındaki 3 santimlik boşluktan aşağı iner. Kulenin alt tablasından ve üst tabladan geçip sağ dolaba ulaşır.

Sağ dolaptan sol dolaba giden kablo, arkalığın üst kenarı boyunca ilerler. Üç ara dikmedeki 10 mm'lik deliklerden geçer. Kablo çekmecelerin üstünde kalır ve onlara sürtünmez. Kabloyu birkaç noktadan kablo tırnağıyla arkalığa tutturun.

Gereken malzemeler ve aletler

Malzemeler

• 4 frensiz düz (tam bindirme) menteşe ve 2 bas-aç itici
• 2 takım 35 cm bas-aç özellikli bilyalı çekmece rayı
• 10 metre 24 V COB LED şerit, 2700–3000 K, CRI 90+
• 4 adet 2 metrelik alüminyum profil (3 düz, 1 köşe) ve opal kapak
• 24 V, 100 W fişli adaptör ve kumandalı dimmer
• LED ek klipsi, dağıtım klemensi, 2 damarlı kablo, kablo tırnağı
• 2 adet 60 mm kablo geçiş rozeti
• 100'lük paket konfirmat vida (7 × 50 mm) ve kapak tapası
• 24 adet küçük L köşebent, 3,5 × 16 ve 3,5 × 30 mm sunta vidası
• 8 adet 5 mm raf pimi
• 20 adet 10 mm dübel ve 6 × 80 mm vida
• Çıta kayıtları için küçük kutu mat siyah boya

Aletler

• Akülü matkap ve vidalama
• Darbeli matkap ve 10 mm beton ucu
• Kademeli konfirmat ucu (5 ve 7 mm)
• 60 mm panç, 10 mm ve 5 mm matkap ucu
• Uzun su terazisi, şerit metre, gönye, iki işkence
• 18 cm yüksekliğinde dört takoz (asma sırasında)
• Demir testeresi (profil kesimi için)

Tahmini bütçe (Ekim 2026)

Aralıklar Ekim 2026 itibarıyla yaklaşıktır ve KDV dahil düşünülmüştür. Meşe desen lam, düz beyazdan biraz pahalıdır. En az iki bayiden teklif alın.

Kalem	Miktar	Yaklaşık tutar
18 mm meşe desen MDF-Lam (183 × 366)	1 levha	3.400–5.400 TL
18 mm beyaz MDF-Lam (183 × 366)	1 levha	3.000–4.800 TL
Ebatlama (kesim)	2 levha	600–1.000 TL
PVC kenar bandı ve bantlama	42 m ince, 11 m kalın	2.000–3.000 TL
Menteşe deliği açtırma	4 delik	100–300 TL
Frensiz menteşe ve bas-aç itici	4 + 2 adet	400–900 TL
Bas-aç bilyalı ray, 35 cm	2 takım	600–1.400 TL
24 V COB LED şerit	10 m	1.200–3.000 TL
Alüminyum profil ve opal kapak	4 × 2 m	800–1.800 TL
24 V 100 W adaptör	1 adet	500–1.200 TL
Kumandalı dimmer	1 adet	250–700 TL
Kablo, klips, klemens	1 takım	250–500 TL
Kablo geçiş rozeti, 60 mm	2 adet	60–160 TL
Konfirmat vida ve tapa	100'lük paket	200–400 TL
Köşebent, raf pimi, vida, boya	1 takım	300–600 TL
Dübel ve duvar vidası	20 takım	200–400 TL
Nakliye	1 sefer	400–1.200 TL
Toplam		14.260–26.760 TL

Bütçenin yaklaşık yarısı levha, kesim ve banttır. LED takımı toplam 3.000–7.200 TL arasında tutar. Ucuz adaptör ilk aylarda titreme yapabilir. Işık bu ünitenin en çok göze çarpan detayıdır; burada tasarruf etmeyin.

Delik ölçüleri

• Menteşe çanağı: kapağın menteşe kenarından 22 mm içeride, alt ve üst ucundan 7 santimde, Ø 35 mm.
• Menteşe tablası: yan dikmenin iç yüzünde, ön kenardan 37 mm içeride, alttan 7 ve 30,9 santimde.
• Bas-aç itici: üst tablanın altında, kapağın serbest kenarından 5 santim içeride.
• Yan dikme, alt tabla: alttan 0,9 santimde, önden 5, 18 ve 31 santimde üç konfirmat.
• Yan dikme, arkalık: arkadan 0,9 santimde, alttan 7, 19 ve 31 santimde üç konfirmat.
• Ara dikmeler: alt tablanın altından, sol ucundan 58,2, 118,2 ve 178,2 santimde üçer konfirmat.
• Kule rafları: kule yanlarında, alttan 45,5, 90 ve 134,6 santimde, önden 5 ve 22 santimde.
• Duvar vidaları: arkalıkta üstten 6 ve alttan 8 santimde, iki uçta ve ara dikmelerin yanında, 10 adet.
• Raf pimi: uç dolaplarda, ön ve arka kenardan 37 mm içeride, 32 mm aralıkla.

Kablo delikleri

• A bölgesi: alt tablada, sol ucundan 4 ve ön kenarından 2,3 santimde, Ø 10 mm.
• D bölgesi: üst tablada, sol ucundan 35 ve arka kenarından 2,7 santimde, Ø 10 mm.
• Kule: kule alt tablasında ve alt modülün üst tablasında, sağ ucundan 5 ve arkadan 2,5 santimde, Ø 10 mm.
• Yüzer raf: kulenin sol yanında, alttan 131,5 ve arkadan 3 santimde, Ø 10 mm.
• Ara dikmeler: üstten 3 ve arkadan 3 santimde, Ø 10 mm.
• Fiş: sol dolabın arkalığında, ortada, Ø 60 mm.

Montaj adım adım

Önce duvara çalışın: kablo ve televizyon askısının yerini netleştirin. Alt modülü yerde, ters çevirerek kurun. Kule, çıta paneli ve yüzer raf da yerde birleştirilir. Duvara yalnızca bitmiş parçalar taşınır.

1. Parçaları sayın. Bantlı kenarların öne baktığını kontrol edin.
2. Alt modül gövdesini kurun. Ara dikmeleri alt tablaya, arkalığı ikisine, yan dikmeleri hepsine bağlayın.
3. Üst tablayı takın. Tablayı yüzü aşağı battaniyeye koyun. Gövdeyi ters oturtup içten on köşebentle bağlayın.
4. A ışığını takın. Gövde tersken profili alt tablanın altına vidalayın, şeridi yerleştirin.
5. Duvarı işaretleyin. Yerden 18 santimde su terazisiyle bir çizgi çekin ve vida yerlerini delin.
6. Alt modülü asın. Takozlara oturtun, arkalıktan on vidayı sıkın, sonra takozları alın.
7. Kuleyi kurun. Yanları, tablaları, rafları ve askı kayıtlarını birleştirin. C profillerini rafların altına takın.
8. Kuleyi yerleştirin. Alt modülün sağ ucuna oturtun. Alttan dört vidayla, kayıtlardan dört vidayla duvara bağlayın.
9. Çıta panelini kurun. Çıtaları yerde kayıtlara vidalayın. D profilini duvara takın, paneli duvara vidalayın.
10. Yüzer rafı takın. Alnı ve kaydı köşebentle bağlayın, B profilini takın. Rafı duvara ve kuleye vidalayın.
11. Kabloları bağlayın. Bütün kabloları sol dolaba toplayın, dimmere ve adaptöre bağlayın.
12. Işığı deneyin. Dört bölgeyi yakın, sonra opal kapakları takın.
13. Çekmeceleri takın. Önce raylar, sonra kutular, en son ön yüzler.
14. Kapakları takın ve ayarlayın. Bütün ön yüzlerin arasını 3 mm'ye eşitleyin. Rafları pimlere yerleştirin.

Sık yapılan hatalar

• Alçıpan duvara asmak. Alt modül ve kule bu yükü alçıpanda taşımaz.
• Takozsuz asmak. Vidalar sıkılırken gövde kayar ve çizgi bozulur.
• Bas-aç ile frenli menteşe kullanmak. Kapak açılmaz.
• Şeridi profilsiz yapıştırmak. Işık noktalı görünür, şerit ısınır ve sarkar.
• Soğuk beyaz seçmek. 6000 K ışık meşeyi soğuk ve gri gösterir.
• Yüzer rafı kule rafından farklı yüksekliğe koymak. Çizgi kırılır, kule rafının tapaları görünür.
• Kablo deliklerini sonraya bırakmak. Kurulmuş gövdede delik açmak zordur.

Ölçüyü salonunuza uyarlama

Toplam genişliğe G deyin. Çıta paneli ve kule 40'ar santim kalır. Yüzer raf G − 80, alt modülün alt tablası ve arkalığı G − 3,6 olur. Ön yüzler (G − 0,9) / 4 santimdir.

Yüzer raf aralığı televizyonun eninden en az 15 santim geniş olmalıdır. 55 inçlik bir televizyon için 220 santimlik bir ünite yeterlidir. Bu durumda ön yüzler 54,8, yüzer raf 140 santim olur.

Tavanınız 250 santimden alçaksa kuleyi ve çıtaları kısaltın. Kule rafının ve yüzer rafın aynı hizada kalmasına dikkat edin. Diğer projeler için kendin yap kategorimize, hazır modeller için TV üniteleri yazımıza bakabilirsiniz.
